接液部材质：

聚丙烯运输重量：1.4 kg (3 lbs)；

弹性体材质：

隔膜材质：Wil-Flex^TM

非接液部材质：

中间部：聚丙烯、乙缩醛；

空气阀：聚丙烯、乙缩醛；

P.025/PPPPP/WFS/TF/PWF威尔顿隔膜泵性能参数：

介质进口尺寸：1/4” (6 mm)；

介质出口尺寸：1/4” (6 mm)；

空气进口尺寸：1/8” (3mm)；

最大出口压力：8.6 Bar (125 psig)；

可通过得最大固体颗粒直径：1/64” (0.4 mm)；

最大流量：

橡胶/热塑性化合物：18.1 lpm (4.8 gpm)；

特氟隆PTFE：18.1 lpm (4.8 gpm)；

最大吸程：

橡胶/热塑性化合物：干吸 3.1 m (10.0’)、湿吸 9.5 m (31.0’)；
特氟隆PTFE：干吸 2.4 m (8.0’)、湿吸 8.8 m (29.0’)；

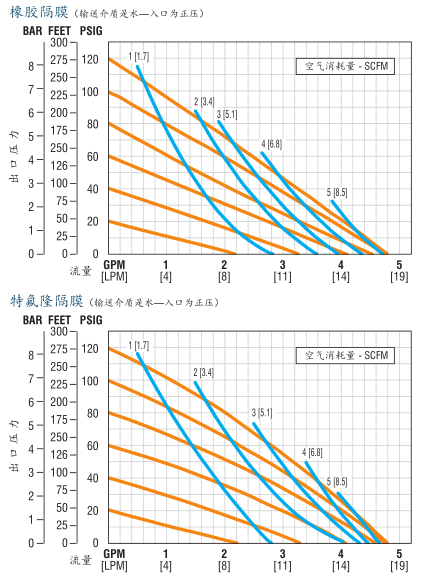

P.025/PPPPP/WFS/TF/PWF威尔顿隔膜泵曲线图：

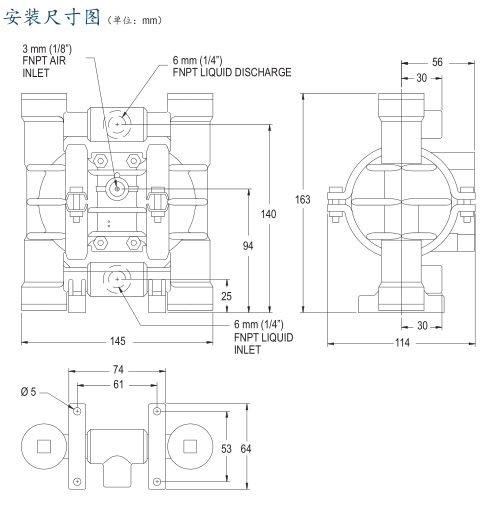

P.025/PPPPP/WFS/TF/PWF威尔顿隔膜泵安装尺寸图：

P.025/PPPPP/WFS/TF/PWF威尔顿隔膜泵温度限值：

Polypropylene（聚丙烯）   0°C 到 79°C           +32°F 到 175°F
Teflon® Encap（特氟隆）   5°C 到 149°C          40°F 到 300°F
Viton® Acetal（乙缩醛）   –28.9°C 到 65.6°C      –20°F 到 150°F
Buna-N （丁腈橡胶）     –12.2°C 到 82.2°C      10°F 到 +180°F
Wil-Flex?          –40°C 到 107.2°C      –40°F 到 +225°F
PTFE             4.4°C 到 104.4°C       40°F 到 +300°F

P.025/PPPPP/WFS/TF/PWF威尔顿隔膜泵注意事项：
1、选择泵体材料时，必须确保已经检查了所有浸湿部件的温度限值；

2、最高温度限值只是根据机械应力来确认的。某些化学物质可能会大大降低安全工作温度。如需更多
与化学兼容性和温度限值关的详细信息请查看工程手册中对应的内容；
3、在泵运行过程中操作人员务必时刻佩戴安全护目镜。在出现隔膜破裂的情况时，泵所输送的材料可
能会受压并排入到大气专用；
4、防止工作过程中产生静电-如果产生静电，则可能会导致火灾或者爆炸事故发生。在输送易燃液体
过程中必须确保泵阀门和容器都采用了正确的接地措施，任何时候静电放电都是危险的情况；
5、输送气压不得超过8.6巴(125磅/平方英寸)；
6、尝试进行任何维护或者维修工作之前，首先应断开与泵相连的压缩气体管路，以便释放泵内部存在的气
压。断开所有入口，出口和气体管路。通过将泵上下颠倒的方式排出泵内的所有物质，并使任何流体能够流入到
合适的容器中；
7、在与泵连接之前，首先用高压空气吹扫泵10到20秒，以便将所有管路内部的碎片吹出。使用内置式空
气滤清器。建议使用最小过滤尺寸为5微米的空气滤清器；

8、安装之前确保卡箍带和歧管螺栓已经拧紧。因为在运输过程中上述配件可能会松脱；
9、执行任何拆解工作之前，在与每个气室相连的管路上做标记，使其能够一一对应。在设备重新组装过程
中，此标记线将能够确保设备之间正确的对准；
10、通过查看化学兼容性手册的方法确认输送流体以及清洗液与泵体组件材料之间的化学兼容性情况；
11、P0.025泵不是潜液泵；
12、上下颠倒安装泵的情况下，泵的性能将会严重受损。
